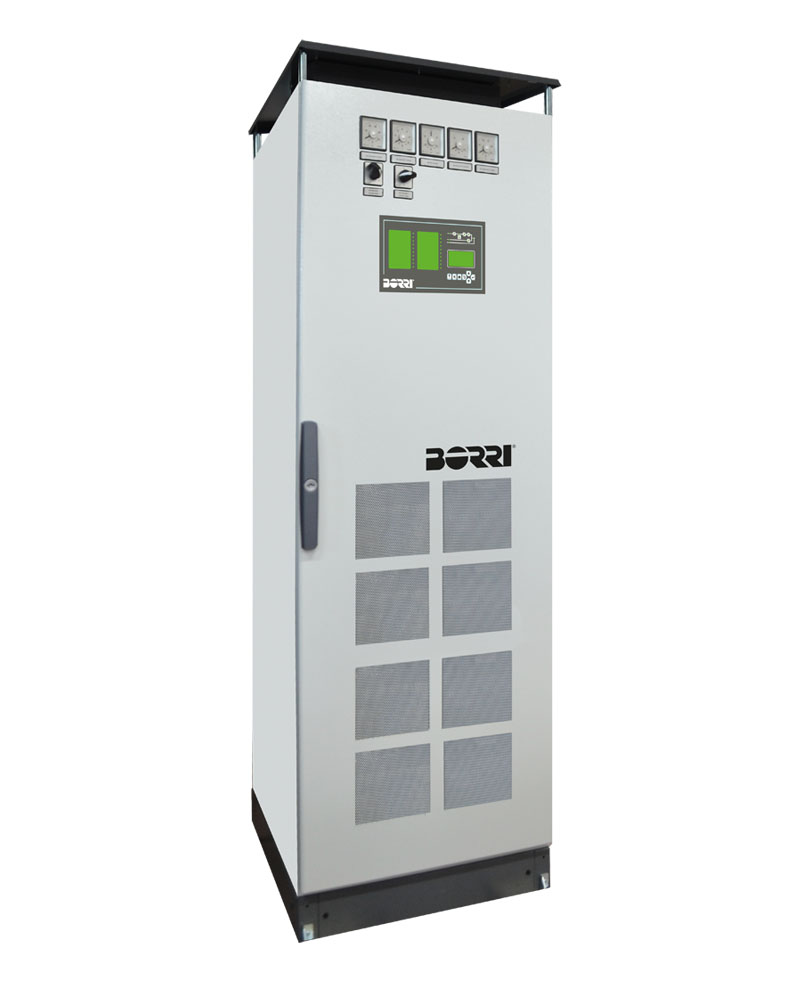

E2001 Compact

промышленные ИБП 5-30 кВА, однофазный

1-фазная промышленная модульная система бесперебойного питания переменного тока E2001 Compact производства компании Borri спроектирована и изготовлена с учетом суровых условий окружающей среды и жестких условий эксплуатации в области промышленного применения благодаря передовой технологии, обеспечивающей надежность и индивидуальность решений бесперебойного питания переменного тока в компактном стандартизированном решении.

Система Borri E2001 Compact – это усиленный непрерывно работающий ИБП переменного тока промышленного типа с двойным преобразованием и полной гальванической изоляцией. Конструкция ИБП обеспечивает очень высокую надежность и безопасность эксплуатации. Внутренняя конструкция обеспечивает доступ спереди и простоту обслуживания.

Гибкость конструкции обеспечивает соответствие практически любым техническим условиям заказчика.

ИБП E2001 Compact – это экономичное решение, обеспечивающее надежность, эксплуатационную готовность и технологичность практически при любых условиях окружающей среды.

  • Надежный тиристорный мостовой выпрямитель со входным разделительным трансформатором.
  • Большой ЖК-дисплей с мнемосхемой и историей просмотров.
  • Широкий выбор аварийных сигналов, показаний и измерений.
  • Встроенный трансформатор инвертора.
  • Мостовой инвертор с БТИЗ и ШИМ-регулированием.
  • Встроенный ручной байпас.
  • Расширенное управление аккумуляторной батареей.
  • Гибкие встроенные функции.
  • Широко настраиваемый.
  • Простота технического обслуживания и удобство эксплуатации.
  • Надежный 6-импульсный преобразовательный мост на тиристорах с разделительным трансформатором.
  • 4-уровневая зарядка аккумуляторной батареи, включая дополнительную зарядку в ручном режиме.
  • Активная конфигурация параллельной работы обеспечивается посредством соединения через шину CANBUS.
  • Стандартная конфигурация обеспечивает эффективные и экономичные решения с короткими сроками реализации.
  • Электронный ограничитель тока.
  • 20 программируемых светодиодных индикаторов аварийных сигналов и состояния.
  • Встроенный трансформатор инвертора.
  • Порты связи и беспотенциальные контакты.
  • ввод кабеля снизу.

Области применения

Технические характеристики

E2001 Compact: промышленные ИБП 5-30 кВА, однофазный

Мощность, кВА* при коэффициенте мощности 0,8 и номинальном напряжении постоянного тока

110 Vdc 5 10 15 20 30
220 Vdc 5 10 15 20 30
Номинальная мощность, кВт 4 8 12 16 24

Вход

Входное напряжение 380/400/415 (другие значения по требованию) В перем. тока, 3 фазы ±10%, 50/60 Гц ±10%
Коэффициент мощности > 0,75 (в зависимости от технологии выпрямителя)
Входное напряжение байпаса 110/115/120 или 220/230/240В перем. тока 1 фаза ±20%
(регулируемое в соответствии с выходным напряжением инвертора)

Аккумуляторная батарея

Напряжение постоянного тока 110 В пост. тока (диапазон 90...160 В пост. тока) / 220 В пост. тока (диапазон 180...300 В пост. тока)
Рабочее напряжение аккумуляторной батареи Плавающее: 2,27 (VRLA, свинцово-кислотные элементы с клапанным регулированием), 2,2...2,3 (VLA, вентилируемые свинцово-кислотные элементы), 1,4...1,5 (никель-кадмиевые элементы) В/элементрегулируемое
Добавочное: 2,4...2,45 (VLA, вентилируемые свинцово-кислотные элементы), 1,5...1,65 (никель-кадмиевые элементы) В/элементрегулируемое
Выравнивание: до 2,35 (VRLA, свинцово-кислотные элементы с клапанным регулированием), до 2,7 (VLA, вентилируемые свинцово-кислотные элементы), до 1,7 (никель-кадмиевые элементы) В/элементрегулируемое
Технологии аккумуляторных батарей Необслуживаемая свинцово-кислотная или Ni-Cd / негерметичная свинцово-кислотная и Ni-Cd / совместимость с ионно-литиевой аккумуляторной батареей

Выход

Номинальное напряжение 110/115/120/220/230/240В перем. тока, 1 фаза
Частота 50/60Гц (переключаемая), ±0,001Гц собственная частота, ±2Гц синхронизированная с сетью электропитания
Регулирование напряжения ±1% статическое; ±5% динамическое (80% изменение нагрузки), <40мс время восстановления
Перегрузочная способность 125% в течение 10 минут, 150% в течение 1 минуты, 200% в течение 100 миллисекунд
Гармонические искажения (коэффициент нелинейных искажений напряжения, КНИн) <2% линейная нагрузка; <5% нелинейная нагрузка

Система

Номинальный WxD (mm) 600x640x1900 800x800x2100
Охлаждение Принудительная вентиляция (резервные вентиляторы под заказ)
Цвет RAL 7035 (другие цвета под заказ)
Степень защиты (IEC 60529) IP 20 согласно IEC 60529 (по заказ до IP 42)

Условия окружающей среды

Рабочая температура -10... 40°C (до 55°C при снижении номинальной мощности) / условия хранения: -20... 70°C
Высота над уровнем моря <1000 м (до 2000 м при снижении номинальной мощности согласно EN 62040-3)
<65

Интерфейс пользователя

Передняя панель Графический дисплей, мнемопанель со светодиодами, клавиатура, локальное АОП
Интерфейсы В комплекте: USB, плата реле сигнализации, клеммная колодка для вспомогательных контактов

Стандарты

Обеспечение качества, охрана окружающей среды, безопасность труда и охрана здоровья ISO 9001:2008, ISO 14001:2004, BS OHSAS 18001:2007
Безопасность IEC EN 62040-1
ЭМС IEC EN 62040-2
Экологические аспекты IEC EN 62040-4
Требования к испытаниям и эксплуатационные характеристики IEC EN 62040-3 VFI-SS-111
Степень защиты IEC 60529
Маркировка CE (сертификация CSA/UL под заказ)
